鋼承板YX51-305-915承載力較強,防火性能較好,它的生產工藝和驗收流程嚴格按GB/T12755-2008國家壓型鋼板要求執行。所用的材料一般都選用首鋼,邯鋼,唐鋼,鞍鋼,寶鋼,武鋼等國內大型鋼鐵生產企業生產的優質碳素結構鋼或是低合金鋼,鋼材品質絕對滿足GB/T2518-2008國家鍍鋅板標準, 厚度一般用0.75mm、0.8mm、0.91mm、1.0mm、1.2mm、1.5mm基板,鍍鋅量一般有雙面60g,80g,100g,120g,180g,220g,275g,最高可達600g,屈服強度一般用的有250MPA,280MPA,320MPA,350MPA,450MPA,550MPA等。
相關參數:
板厚 | 壓型板重量(kg/m2) | 截面慣性矩(cm4/m) | 截面抵抗矩(cm3/m) | 有效寬度 |
0.8 | 7.96 | 51.90 | 16.86 | 915 |
0.9 | 8.92 | 62.20 | 19.04 |
1.0 | 9.92 | 70.60 | 22.22 |
1.2 | 11.91 | 81.89 | 28.41 |
YX51-305-915組合樓板施工階段允許最大無支撐跨度間距
組合樓板厚度 | 壓型板厚度 | 組合板自重(kg/m2) | 最大無支撐時的跨度間距 |
單跨跨度L | 雙跨跨度L | 三跨跨度L |
110 | 0.8 | | 2.75 | 2.80 | 2.90 |
0.9 | | 2.85 | 2.95 | 3.30 |
1.0 | | 3.10 | 3.15 | 3.30 |
1.2 | | 2.57 | 2.82 | 2.81 |
115 | 0.8 | | 2.60 | 2.75 | 2.85 |
0.9 | | 2.75 | 2.8 | 2.90 |
1.0 | | 2.95 | 3.10 | 3.15 |
1.2 | | 3.15 | 3.30 | 3.40 |
140 | 0.8 | | 2.45 | 2.50 | 2.60 |
0.90 | | 2.55 | 2.60 | 2.70 |
1.0 | | 2.70 | 2.80 | 2.95 |
1.2 | | 2.90 | 3.10 | 3.20 |
150 | 0.8 | | 2.30 | 2.40 | 2.50 |
0.9 | | 2.45 | 2.50 | 2.60 |
1.0 | | 2.60 | 2.70 | 2.85 |
1.2 | | 2.80 | 2.90 | 3.00 |
165 | 0.80 | | 2.25 | 2.40 | 2.50 |
0.90 | | 2.40 | 2.50 | 2.60 |
1.00 | | 2.55 | 2.70 | 2.80 |
1.20 | | 2.65 | 2.85 | 2.90 |

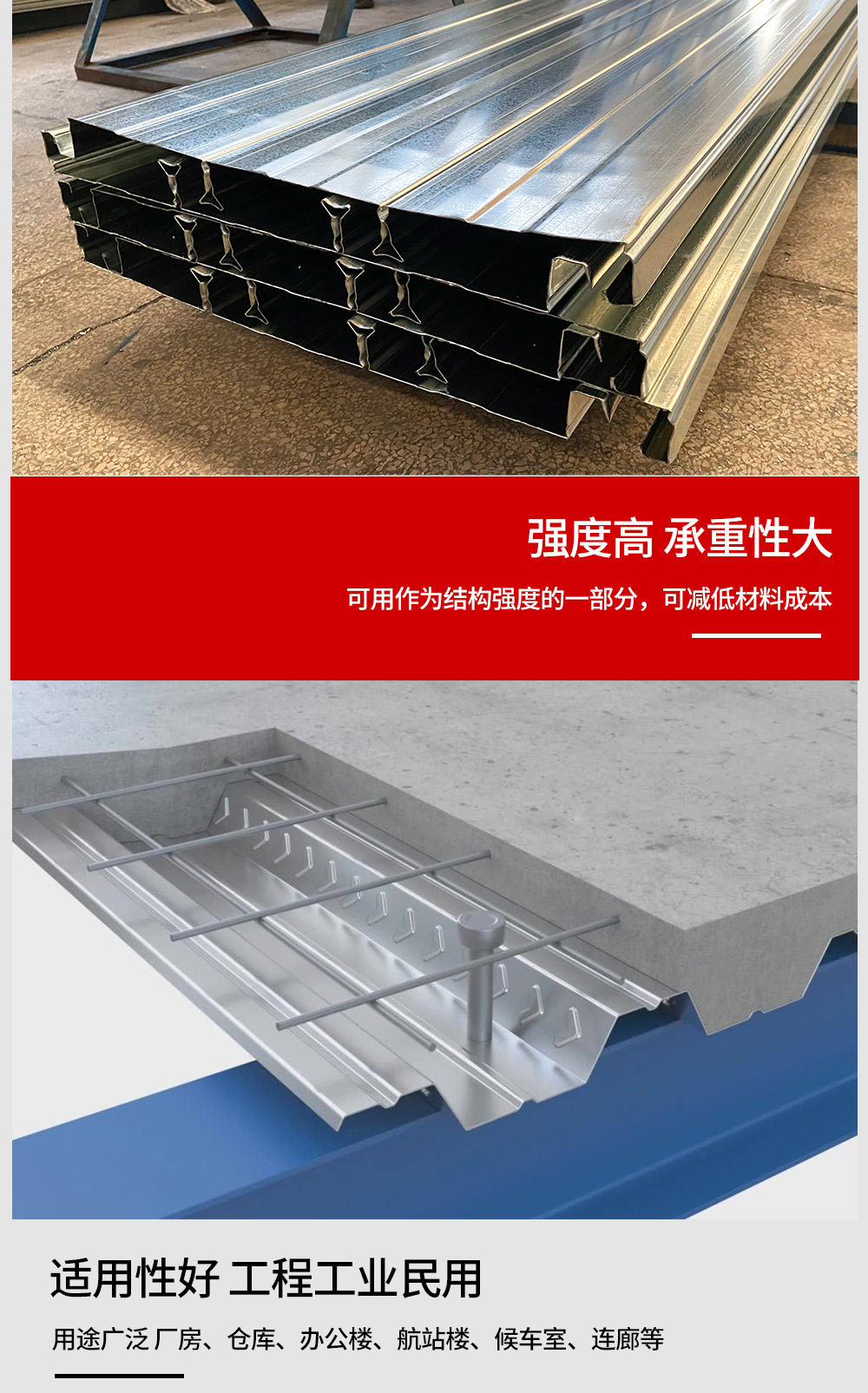

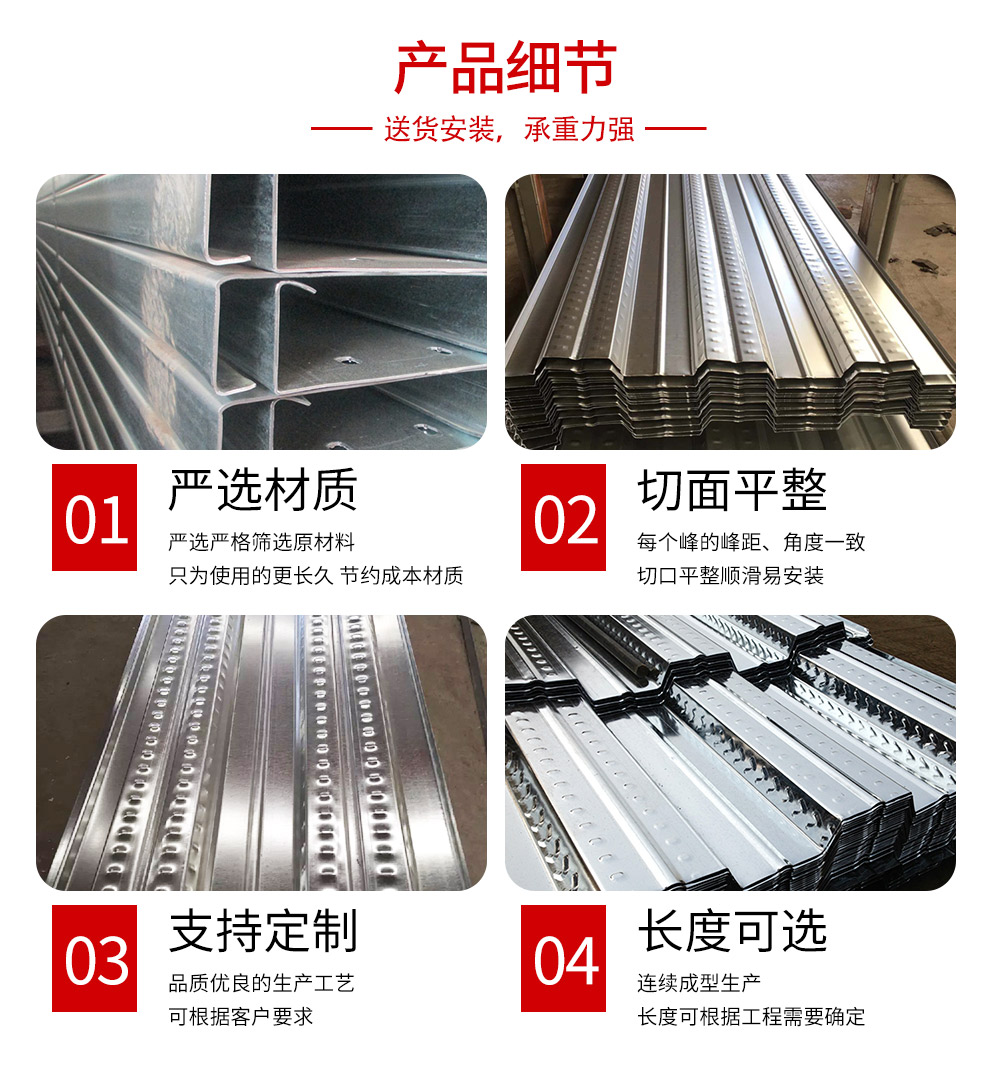

采用鍍鋅鋼板經輥壓冷彎制作成型,施工鋪設后適于澆筑混凝土,與混凝土共同作用聯合形成一個樓面整體,是建筑鋼結構工程中僅次于梁柱的主體部分,用于樓蓋的永久性支撐模板。
二、產品性能:
本產品具有自重輕、強度高、鋼度大、防腐性好、抗震性強、耐火性佳、施工便捷、易于更新,同時符合國家倡導的節能、環保、安全要求。
三、產品優點:
■節省大量臨時性模板,省去全部或部分模板支撐;
■作為受拉鋼筋使用,減少鋼筋的制作和安裝工作;
■減少混凝土用量,減輕結構的永久荷載,適于高層建筑;
■在運輸、堆放、安裝方面均節省大量勞動力,減少工作量;
■便于鋪設通訊、電力、采暖等管線,并可以鋪設保溫、隔音、隔熱、隔振等材料,改善樓面性能;
■充分發揮鋼的良好的抗拉強度和延性及混凝土優良的抗壓強度和較大的剛度;
■提供多種工作平臺,實現立體作業,加快進度,縮短工期,降低綜合成本;
強勁的混凝土握裹抗剪(特殊的閉口肋型和腹板上的嵌扣);
四、產品應用:
■高層建筑(商務中心、星級酒店、銀行大樓、購物中心等)
■多層建筑(大型超市、學校、別墅、汽車4S店等)
■公共建筑(會展中心、體育場館、歌劇院、圖書館、客運站、航站樓等)
■工業建筑(物流中心、電廠、核電站、廠房等)
